Hier wurden noch keine beschreibenden Informationen hinterlegt.
Es gibt folgende Dokumente:

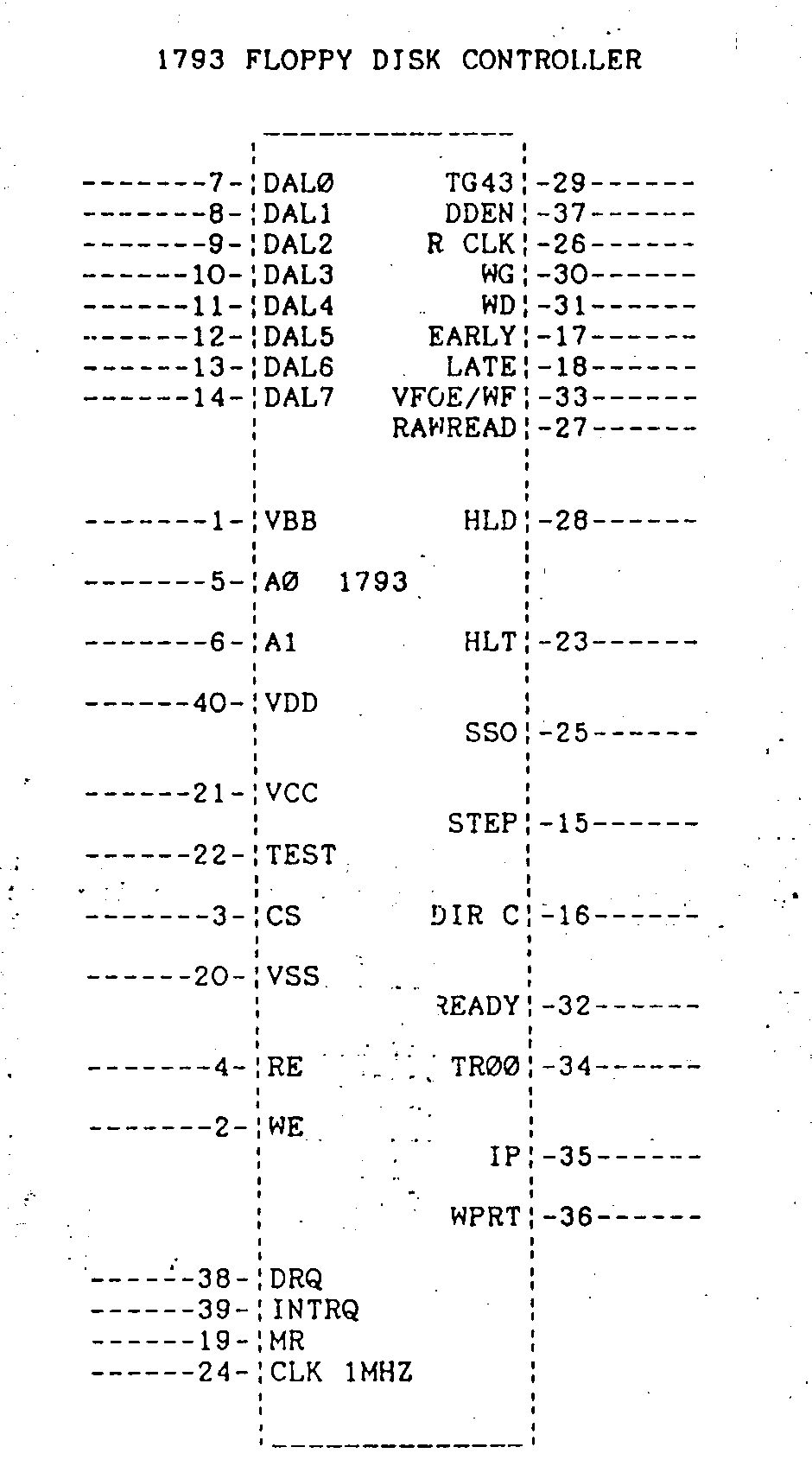

| 1793-floppycontroller.jpg Floppycontroller Pinout. Komplettes Datenblatt ist im zentralen Ordner ““Datenlätter”” verfügbar |

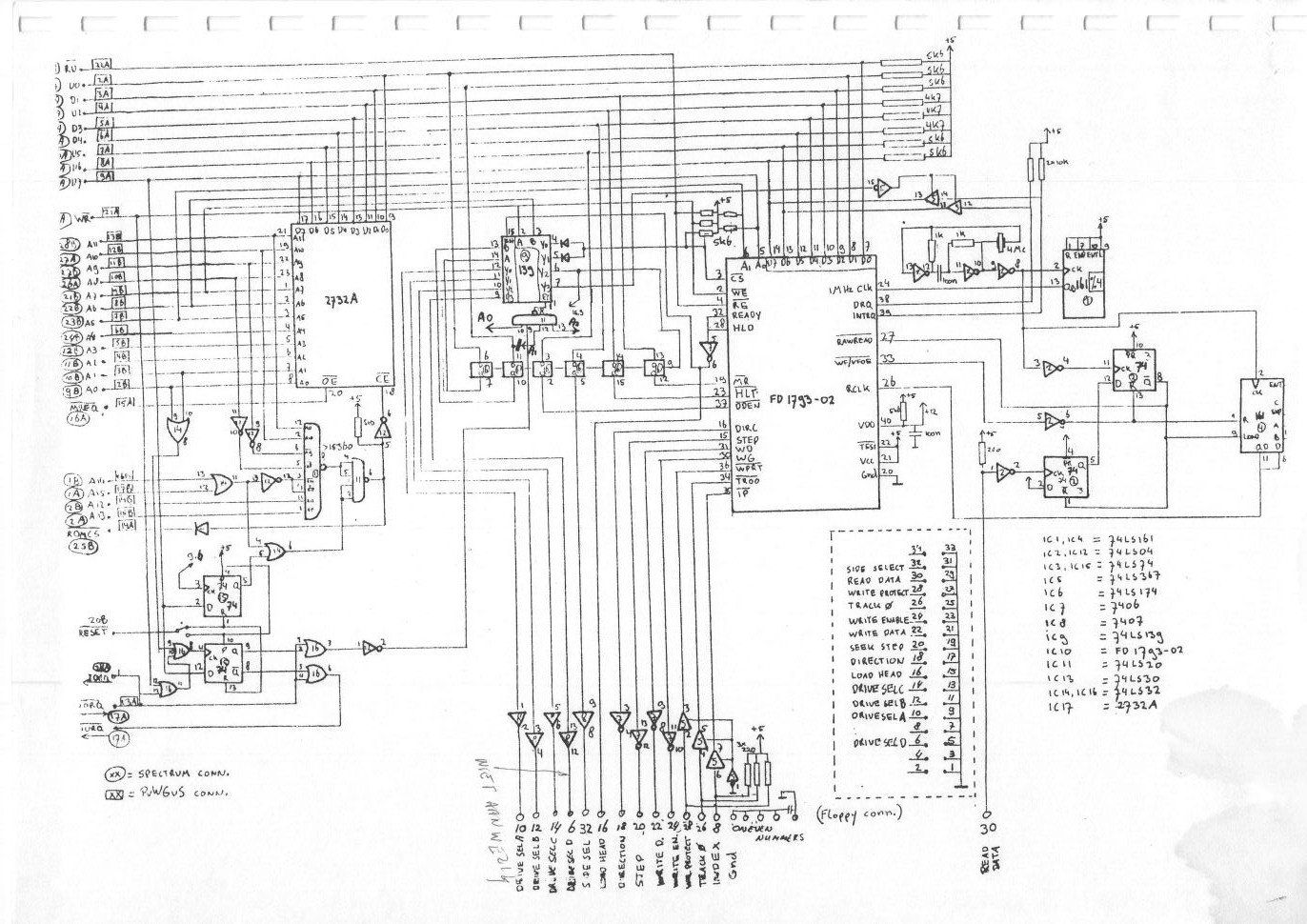

| 1-schematic.jpg Gesamtschaltplan der BETA Disk |

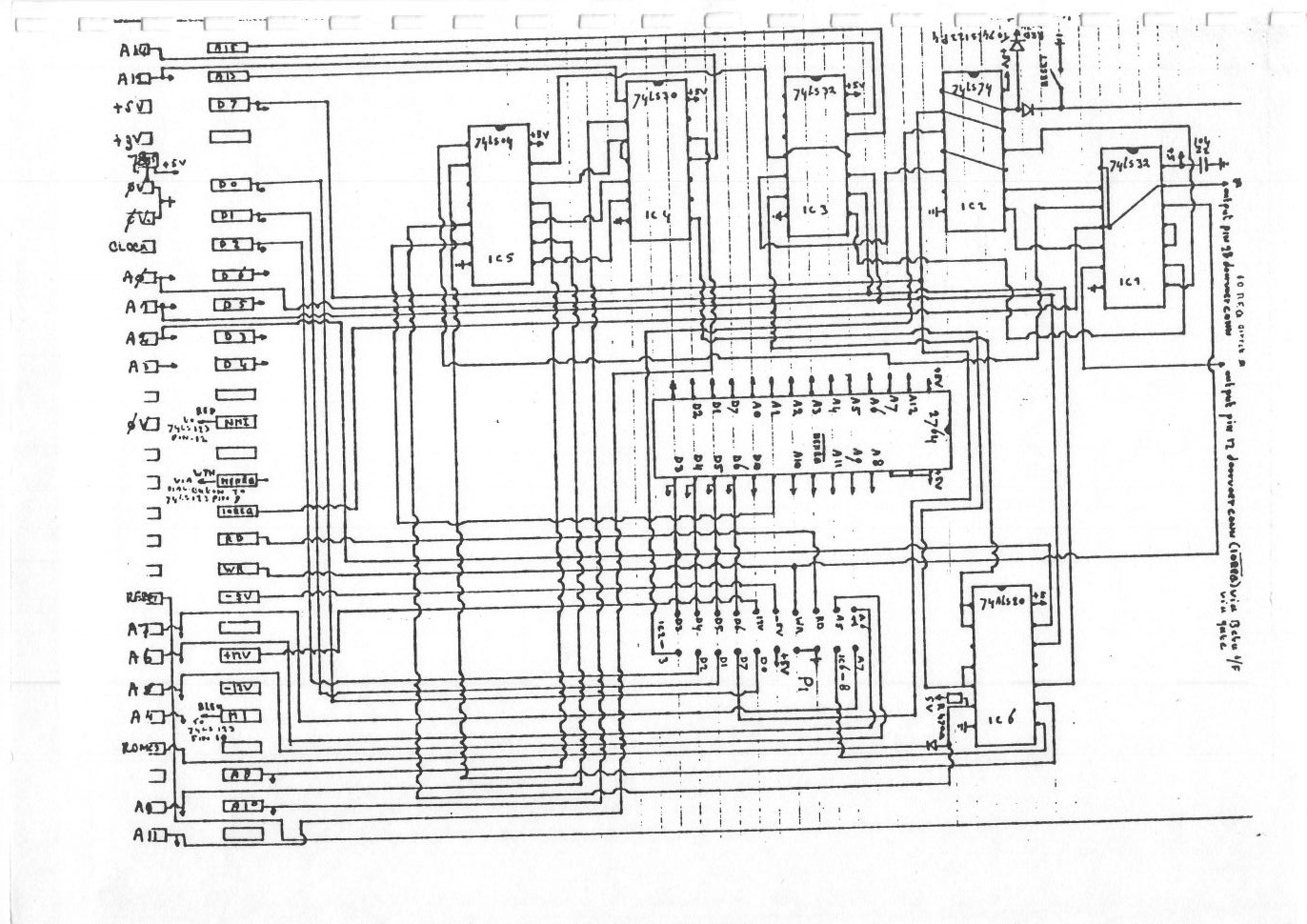

| 2-stromlauf.jpg Stromlaufplan der BETA Disk mit IC-Pinout |

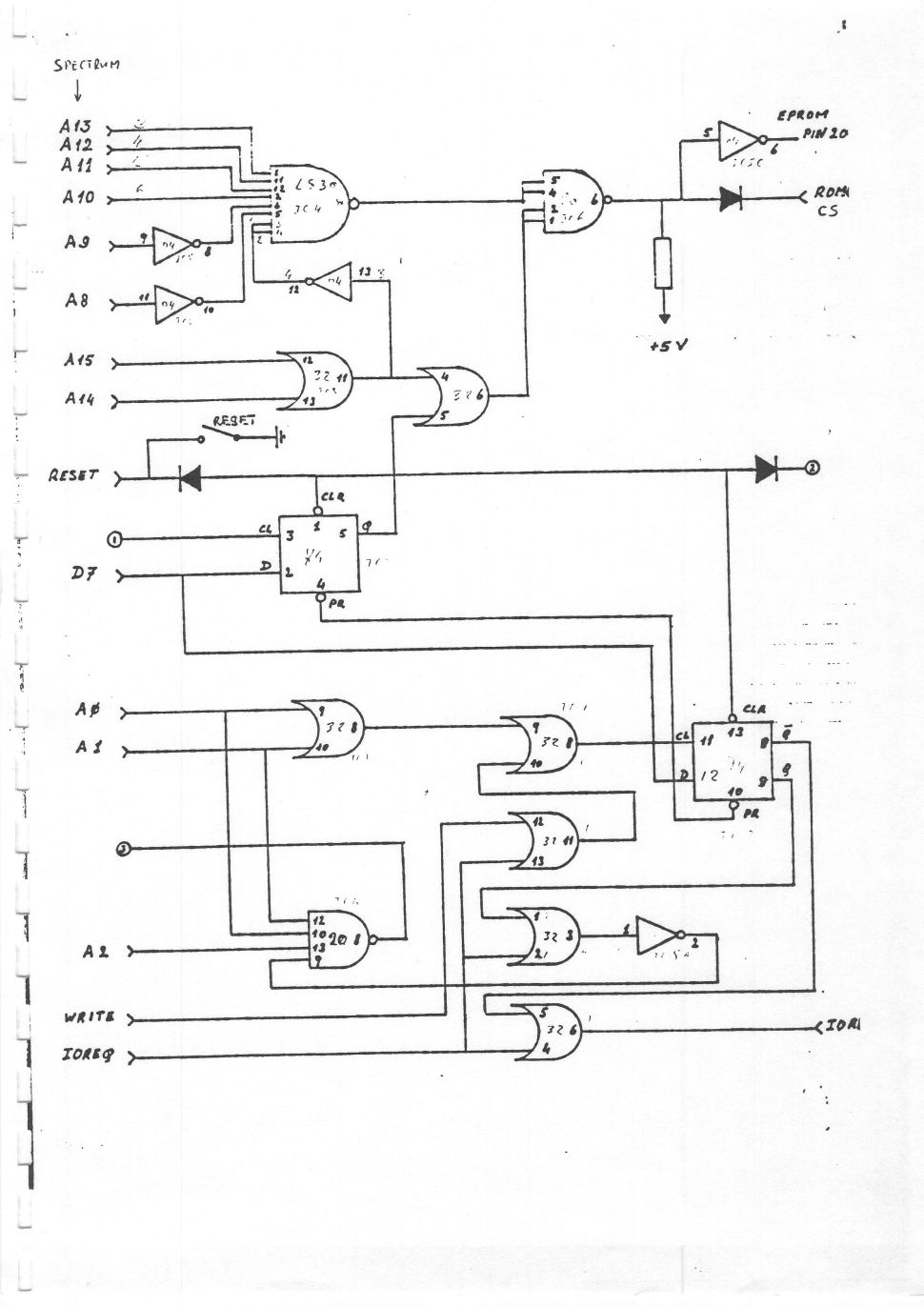

| 3-adressdecoder.jpg die Adressdecodierung |

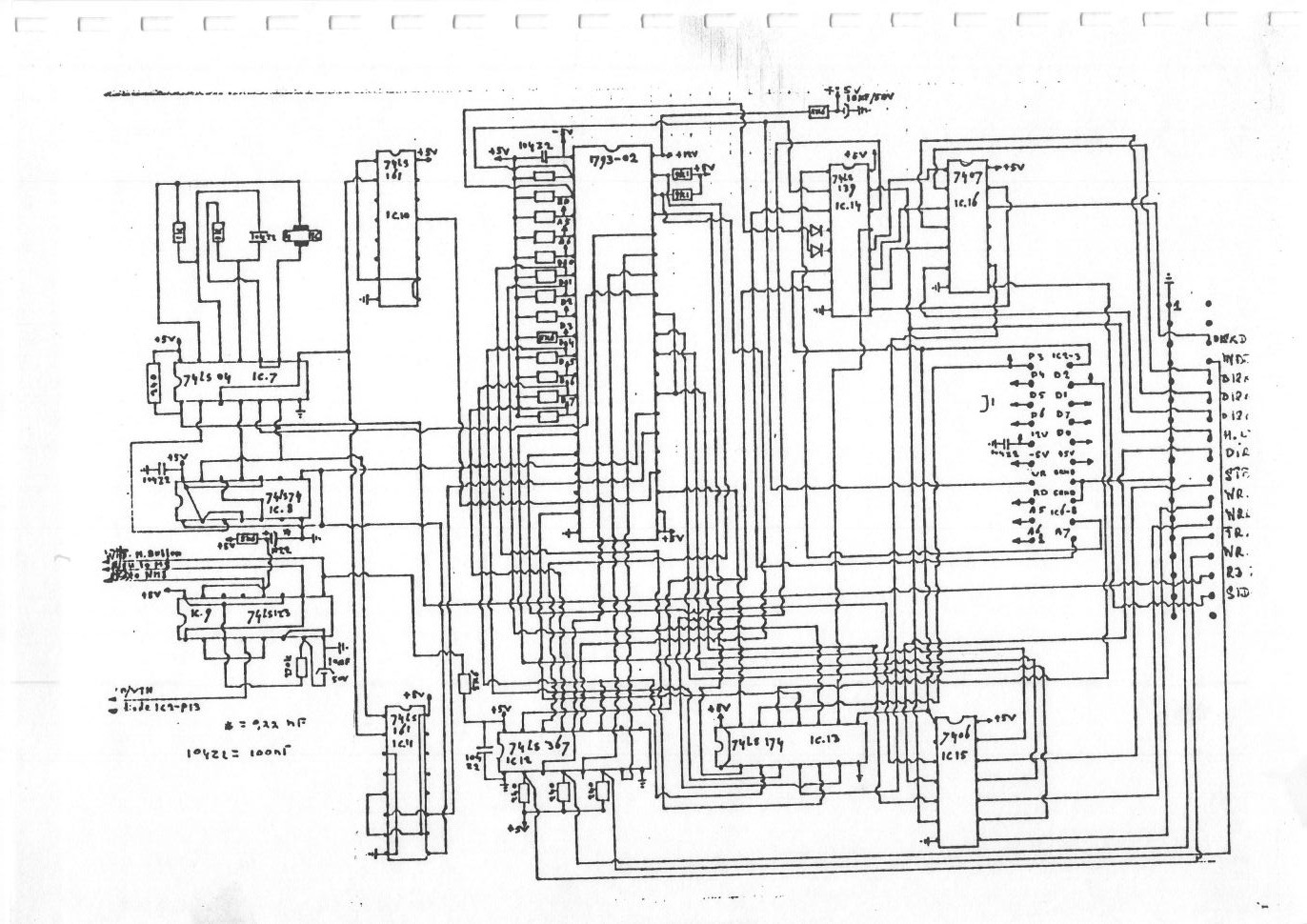

| 4-1793-diskcontroller 1.jpg Umfeld des Diskcontrollers 1793 |

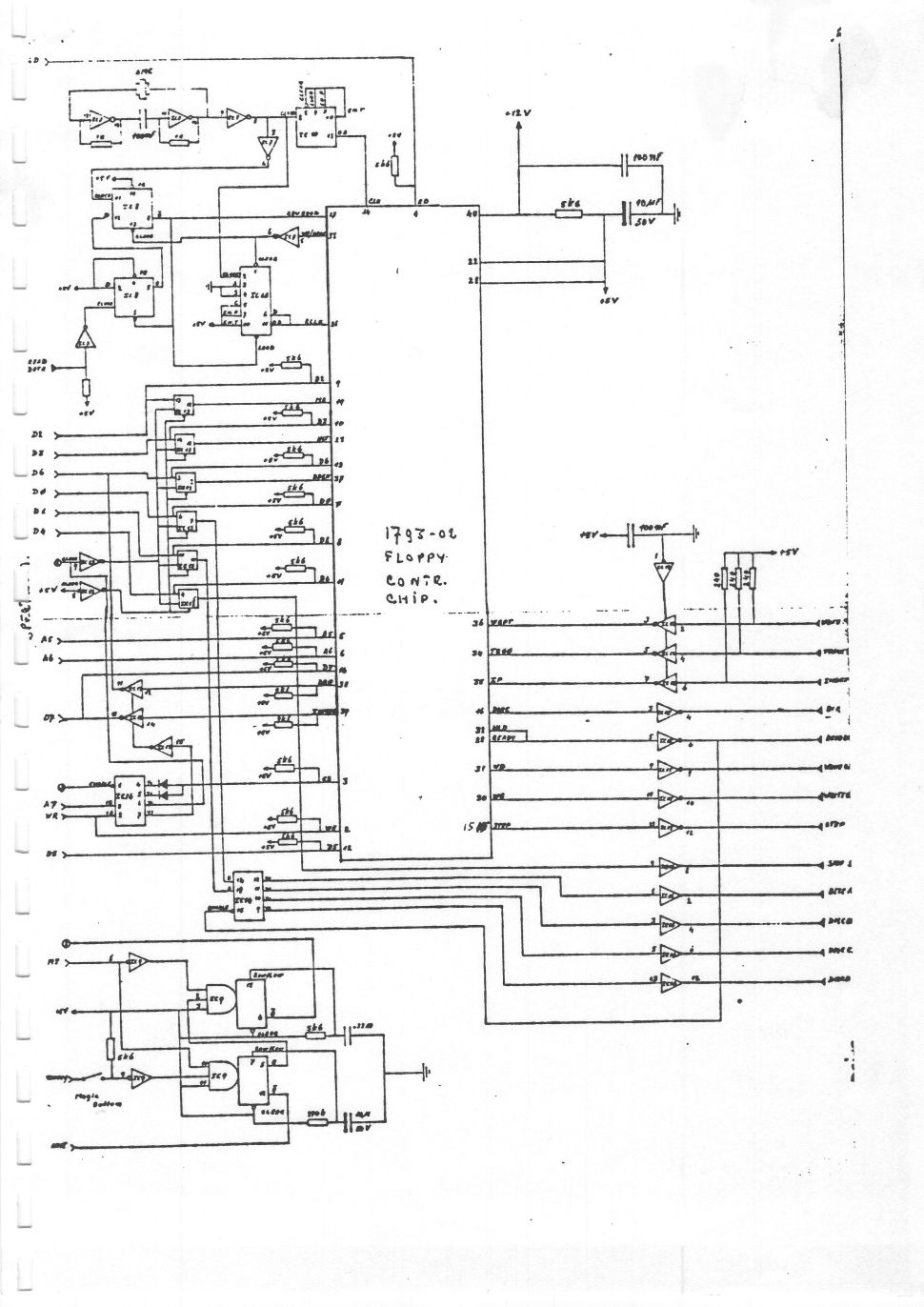

| 5-1793-diskcontroller 2.jpg Diskcontroller 1793 und Floppyanschluss |

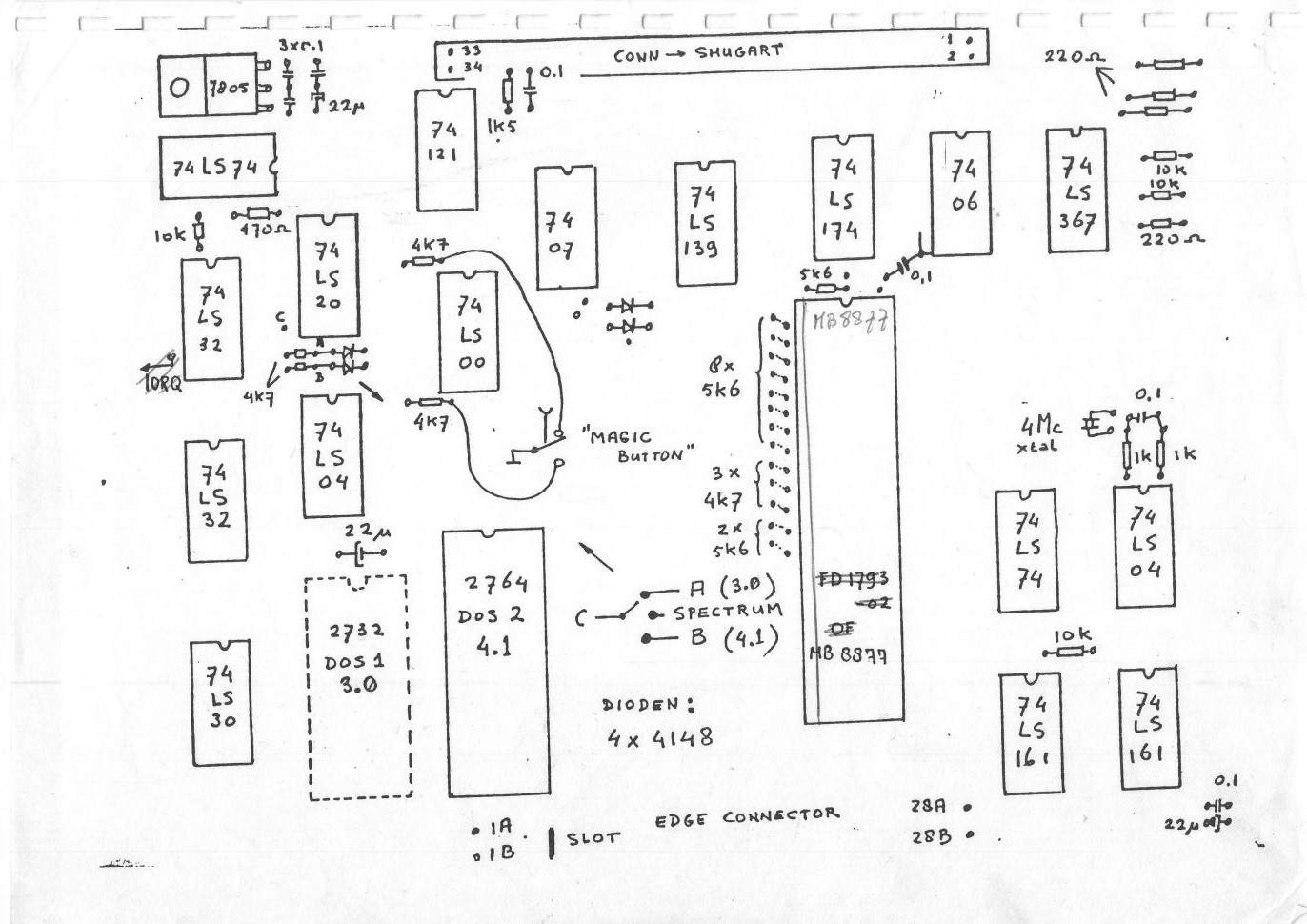

| 6-ic-bestueckung.jpg IC Layout (Platinenpositionen) |

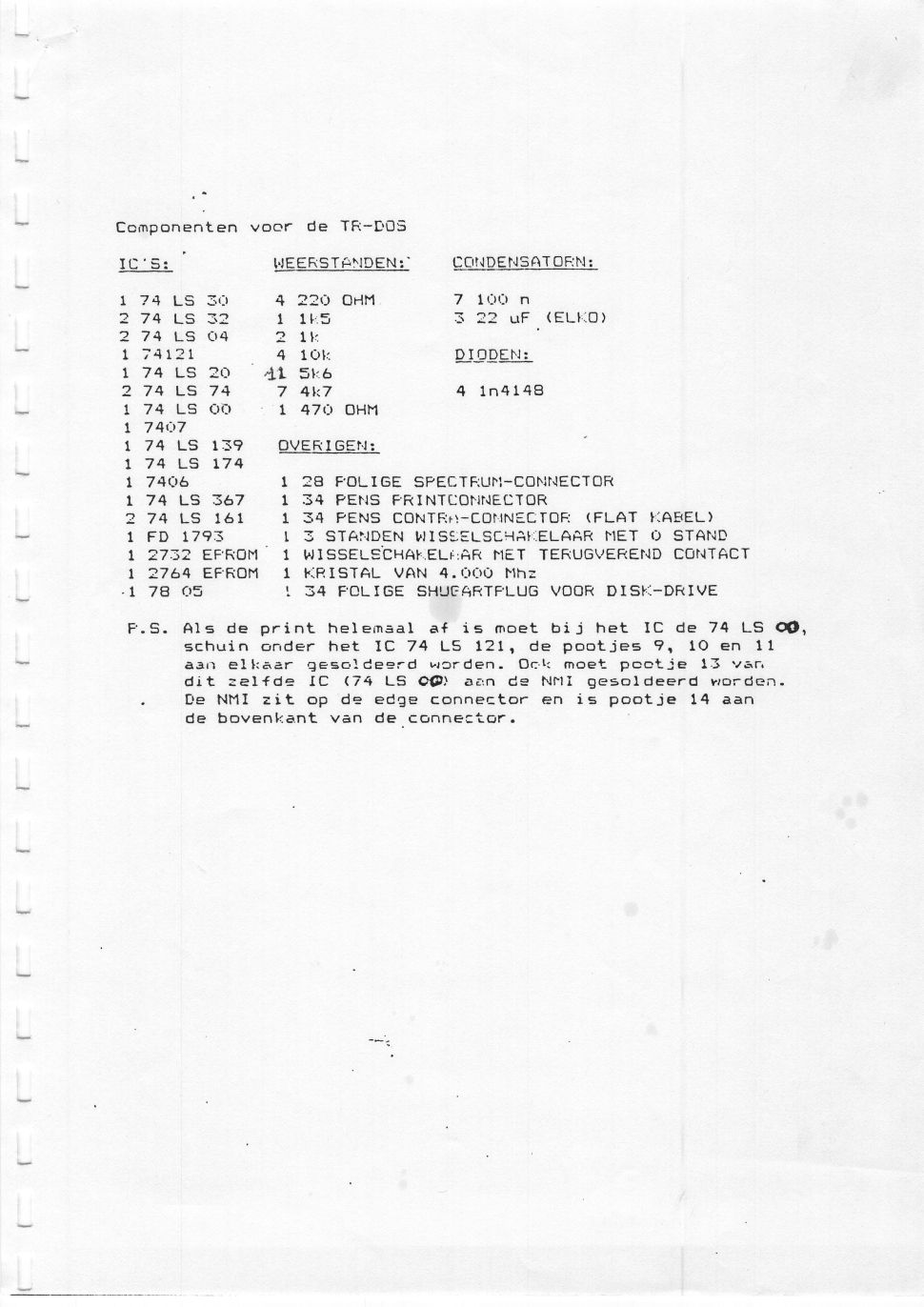

| 7-komponenten.jpg Stückliste der Bauteile |

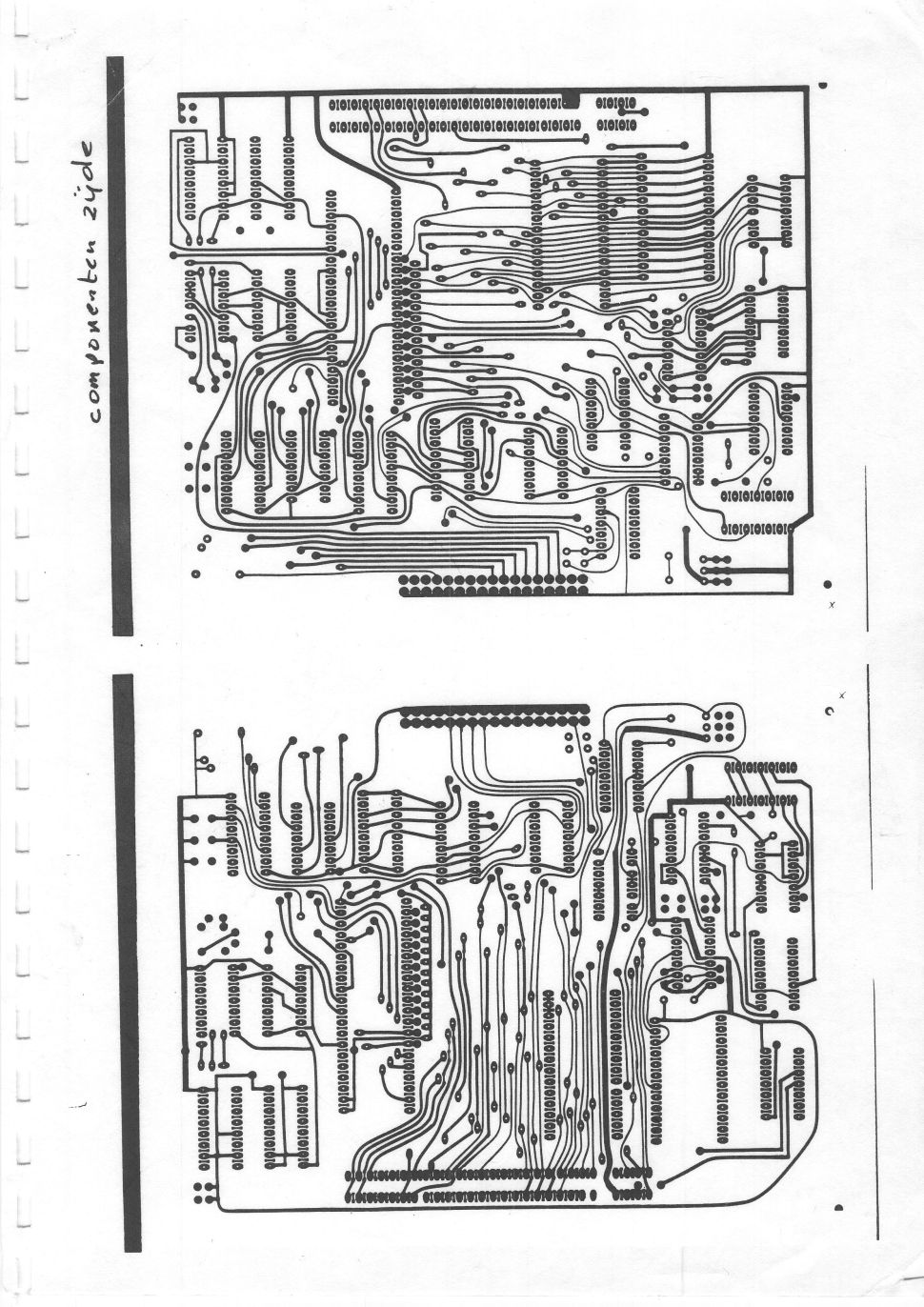

| 8-platine1.jpg Leiterbahnen Platine 1 |

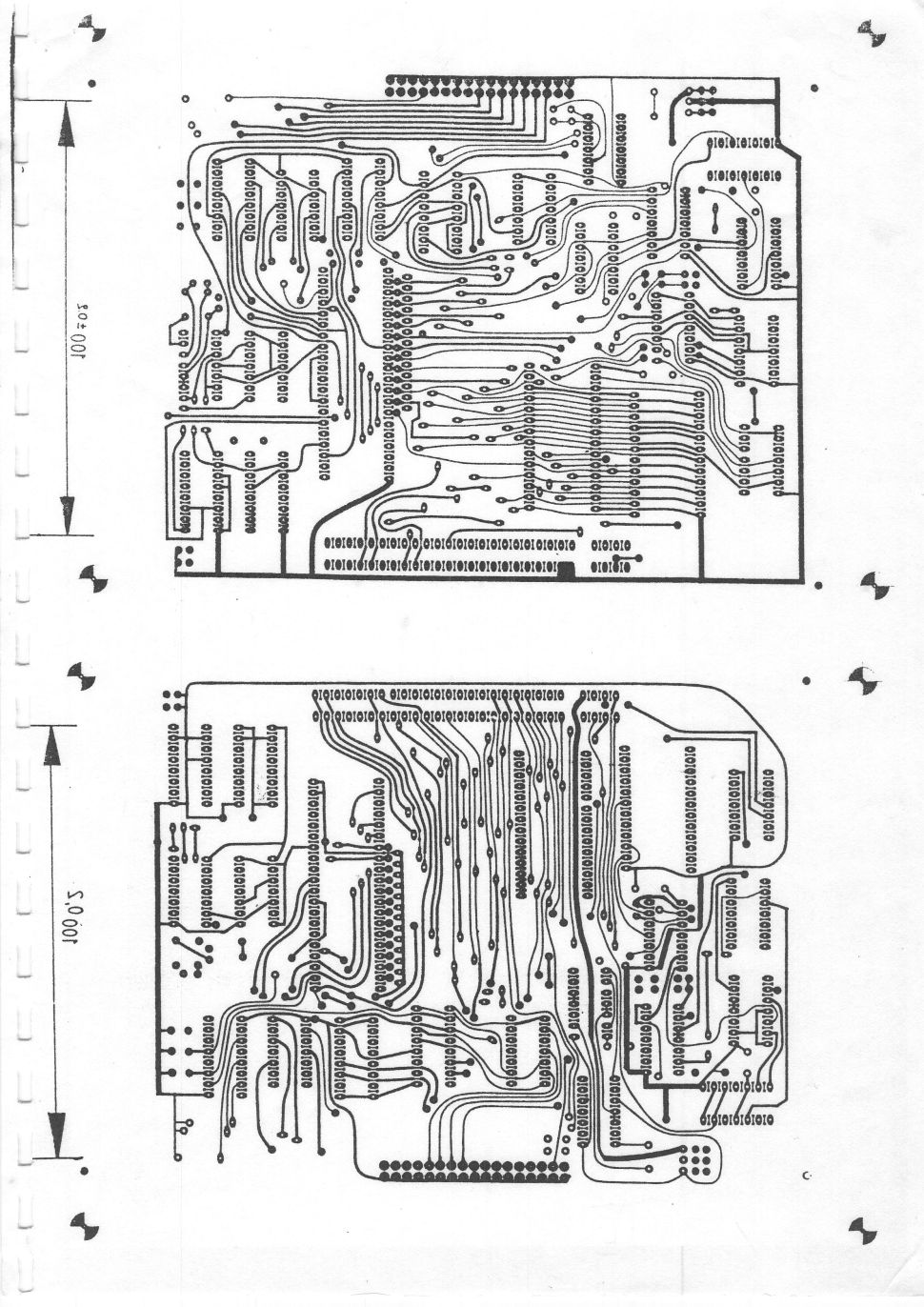

| 9-platine2.jpg Leiterbahnen Platine 2 |

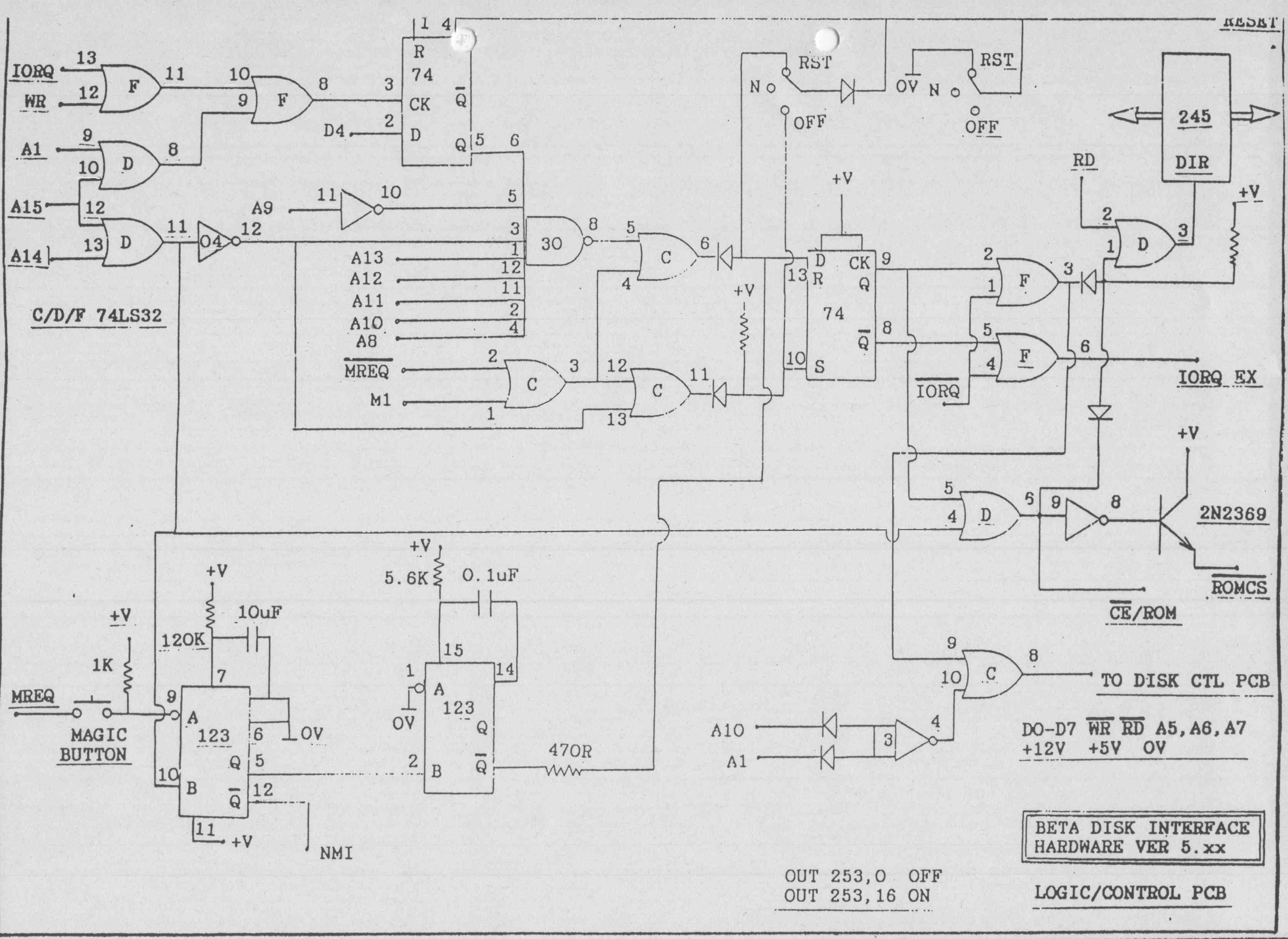

| BetaDisk Interface V5.x.jpg Schaltplan Beta disk V.5 |
